电气安装工程亮点及质量问题图文解析

随着工业与民用建筑的智能化、自动化水平不断提升，电气及自动化工程的安装质量与技术创新日益成为项目成功的关键。本文将从设计、安装到调试的全过程，以图文结合的方式，解析现代电气安装工程的亮点成果与常见质量问题，旨在为工程实践提供参考与警示。

一、 工程亮点解析

1. 智能化设计与BIM技术应用（亮点）

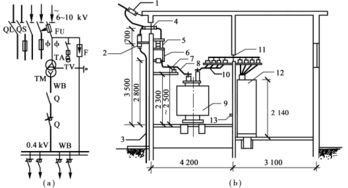

• 图文示意：展示基于BIM（建筑信息模型）的三维电气设计模型图。图中清晰显示电缆桥架、配电箱、照明灯具、传感器与自动化控制柜在建筑空间内的精准排布，管线综合布局合理，无碰撞。

• 解析：采用BIM技术进行协同设计与碰撞检测，能在施工前最大化规避管线冲突，优化路由，提高设计精度与施工效率。此为现代电气安装工程的核心亮点之一。

1. 标准化、工厂化预制安装（亮点）

• 图文示意：展示在工厂内预制的整齐划一的配电柜接线图，以及现场模块化拼装桥架、装配式管线的施工照片。

• 解析：将大量接线、配管工作在工厂标准化完成，大幅减少现场湿作业和焊接量，保证了工艺一致性，提升了安装质量与速度，降低了现场安全风险。

1. 高可靠性接线与接地系统（亮点）

• 图文示意：特写展示压接牢固、标识清晰、布线整齐的端子排接线照片，以及等电位联结端子箱和符合规范的接地干线安装照片。

• 解析：采用液压压接等可靠工艺，实施完善的系统接地、保护接地与防雷接地，是保障电气系统长期稳定运行、防止人身触电和设备损坏的基础性亮点。

1. 自动化系统集成与调试（亮点）

• 图文示意：展示中央监控室SCADA系统界面图，以及现场PLC柜、变频器、仪表联调测试的照片。

• 解析：通过先进的工业网络（如PROFIBUS, Ethernet/IP）将配电、照明、动力控制、环境监测等子系统集成，实现集中监控、能源管理与智能联动。精细的调试确保了自动化逻辑准确、响应灵敏。

二、 常见质量问题解析

1. 管线敷设不规范（问题）

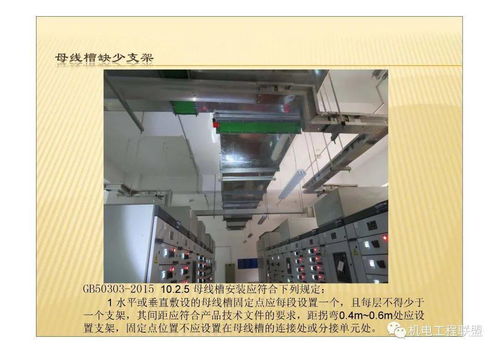

• 图文示意：展示现场电缆桥架安装不平直、转弯处未使用专用弯头、支架间距过大导致塌腰的照片；以及电线管与热力管道间距不足、套管封堵不严的图片。

• 解析：此类问题可能造成电缆损伤、散热不良、后期穿线困难，甚至引发短路火灾。必须严格按规范施工，保证横平竖直、固定牢靠、间距合格。

1. 配电箱（柜）安装与接线瑕疵（问题）

• 图文示意：特写展示箱内接线杂乱、线号标识缺失或错误、多股线未搪锡或压接不牢、PE线未接的照片；以及箱体开孔不规范、封堵缺失的图片。

• 解析：这直接影响设备运行安全与检修便利。应确保箱内整洁，回路标识清晰准确，接线牢固规范，防火封堵严密。

1. 电缆敷设与端接问题（问题）

• 图文示意：展示电缆敷设时扭曲、拖地摩擦、弯曲半径过小（尤其是铠装电缆和控制电缆）的照片；以及电缆头制作粗糙、绝缘处理不当的图片。

• 解析：易导致电缆绝缘层机械损伤或绝缘性能下降，造成短路、接地故障或信号干扰。敷设时应使用放线架，避免强制弯曲，端接需严格按工艺进行。

1. 接地系统缺陷（问题）

• 图文示意：展示接地线线径不足、焊接部位锈蚀、搭接长度不够、防松件缺失的照片；以及金属桥架、管道跨接遗漏或不可靠的图片。

• 解析：接地系统缺陷是严重安全隐患，可能导致设备外壳带电、雷击损害或控制系统不稳定。必须确保接地网连通可靠，电阻值测试合格。

1. 自动化仪表与信号线路干扰（问题）

• 图文示意：展示模拟量信号线与动力电缆在同一桥架内未分隔敷设的照片；以及仪表传感器安装位置不当（如温度传感器靠近热源）的图片。

• 解析：此类干扰会导致控制系统采集信号失真、误动作。应严格区分敷设不同信号类型的线缆，必要时采用屏蔽线并正确接地，确保仪表安装在能真实反映被测介质工况的位置。

三、 与建议

电气及自动化工程的质量，始于精细化设计，成于标准化施工，终于系统化调试。弘扬设计先行、预制加工、规范施工、精细调试的亮点，同时坚决杜绝随意敷设、粗糙接线、忽视接地、疏于防护等常见质量问题，是打造安全、可靠、高效、智能的电气安装工程的必由之路。工程各方应加强过程管控，推行样板引路，利用现代技术手段进行质量追溯与验收，方能实现工程价值的最大化。
